蝸殼是離心通風機機殼的主要組成部件。它的作用是將離開葉輪的氣體集中、導流，把氣體輸送到管道中或排到大氣中去。有的離心通風機將氣體的一部分動能通過蝸殼擴壓轉變?yōu)殪o壓。

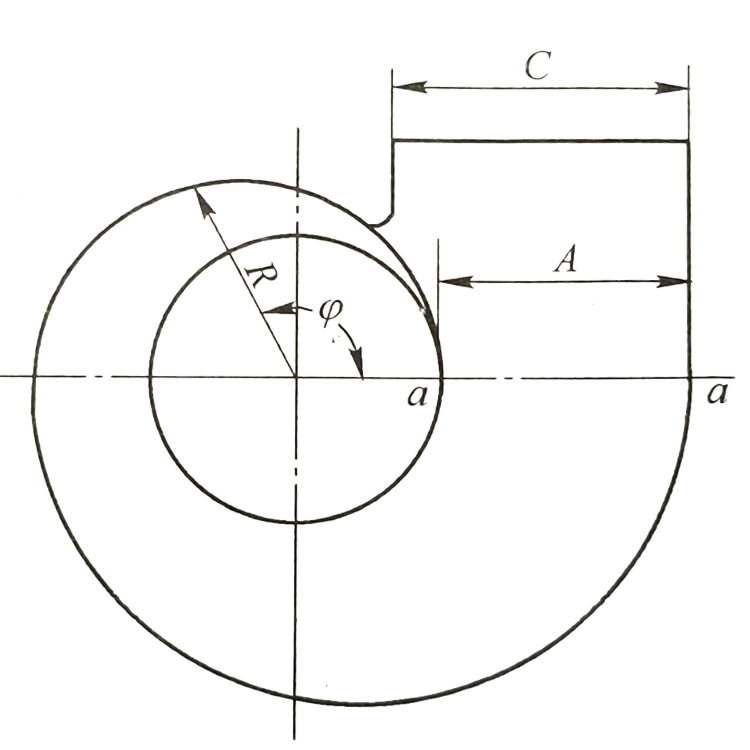

蝸殼的蝸板是一條對數螺旋線(如下圖所示)。為了制造方便，一般將蝸殼設計制成等寬的矩形斷面。
蝸殼的主要參數是蝸殼的寬度B及其內壁形線。蝸殼的寬度B (見圖2-8中截面a-a稱為螺旋終了截面，A稱為螺旋終了截面的張開度)的選取十分重要，寬度B與張開度(擴張度) A有著直接關系，如果改變B，需相應改變A，使擴張當量面積(Fk) 不變，即:Fk=A*B=A1*B1=A2*B2.
在Fk不變的情況下，從磨損和損失方面考慮，B小、A大要比B大、A小好些。這是因為B小，氣體離開葉輪后通道面積突然擴大程度(B/b2) 小些，相應損失要小些;而A大時，蝸殼螺旋半徑Rφ大，螺旋平面通道大，葉輪拋出的顆粒質點對內壁的撞擊減少，故蝸殼內壁的磨損要小些。
以上就是離心通風機機殼的組成結構。您還有什么想知道的風機小常識？鄭通風機很樂意為您解答！
